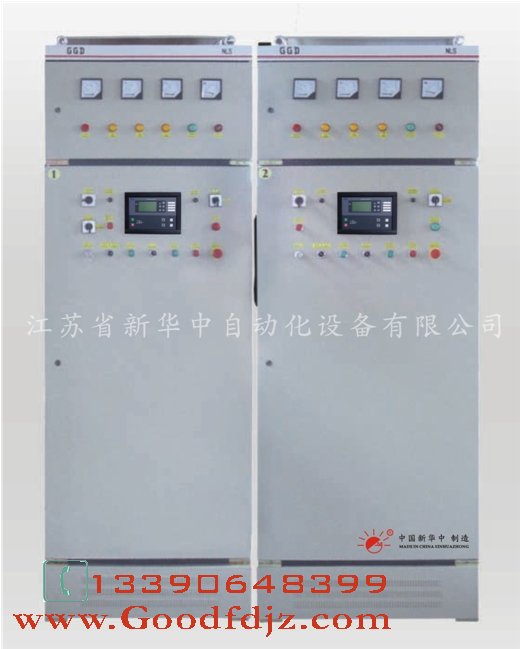

 并网模块是一个带并机功能的发电机组自启动控制模块 ，这个模块用来自动启动及自动停止发电机组，监测一个市电供给和自动启动备用发电机组也指示操作状态和故障条件，通过LCD的信息与前面板上的一个闪烁的LED指示灯指示发电机组的运行及的故障状况。 同步及负载分配 控制模块拥有自动同步和自动负载分配功能，包括自动同步控制，电压、频率匹配，内置同步表指示，同时可以并到市电而无需断开负载。 简单的控制按钮操作 模块的操作通过面板的按钮来控制： 停车/复位，自动， 手动，启动按钮 。LCD显示浏览及事件记录浏览按钮 ，前三种按钮提供LED状态指示。 特性及保护功能： 过电流保护：保护装设在发电机中性点的分相引出线上，动作于发电机出口断路器跳闸并灭磁；保护装置接线为三相三继电器式接线；过电流保护具备速断（主保护）及定时限（后备保护）二种功能。发电机差动保护（若过流保护灵敏度不够时装设）：保护动作于发电机出口断路器跳闸并灭磁。 单相接地保护：保护动作于发电机出口断路器跳闸。 过电压保护：过电压保护动作于发电机出口断路器跳闸并灭磁。 发电机励磁系统装设自动电压调整器故障保护。 过负荷保护：保护动作于信号。 逆功率保护：保护动作于发电机出口断路器跳闸。 柴油机保护 柴油机装设水温过高，机油油压过低，超速保护，保护动作于停机；装设水温高，油压低，润滑油高温，日用油箱油位低,水位低等保护,保护动作于信号。 信号 信号系统按装设地点可分为就地控制盘上信号和主机组单元控制室进入DCS信号，按故障性质分为预告信号和事故信号。就地盘上预告信号用光字牌、电铃，事故信号用光字牌和蜂鸣器。 以下故障之一出现时，机组将实现保护停机并发出声光报警,并引入DCS系统（使用继电器接点容量：DC220V 5A）： 机油压力低 机组超速 过起动（三次起动失败） 发动机温度过高 发电机差动保护 发电机超压或欠压 出现下列情况之一时，机组将发出声光报警，并送往DCS系统，(使用继电器接点容量：DC220V 5A) 跳闸：过电流，短路，缺相，电压过高，失压 电池电压低 低水温 燃料液位低 机油压力低预警 发动机高温预警 充电器故障 机组不在自动状态 低水位 发电机励磁系统自动电压调整器故障 发电机出口断路器合、跳，位置信号接点送往单元控制室DCS，接点容量C220V，5A 柴油机控制系统应留有与DCS系统的通讯接口（规约暂定为MODBUS协议，接口暂定为485接口），待DCS招标后，在技术联络会上确定最终的通信协议。 卖方应提供经通讯上传的I/O点清单. 电柜测量功能 电气回路应装设下列测量表计： 发电机：交流电流表，交流电压表，有功功率表，功率因数表，频率表，转子电流表，启动电机直流电压表，电池电压表，计时表，励磁电压表，选择开关。 交流及直流仪表准确等级1.5。 液显转速、机油压力、机油温度、冷却水温度等。 发电机电流、电压、有功功率、频率经变送器输出4-20mA引至单元控制室DAS数据采集系统。 柴油发电机组所需的启动监测、调节和停机控制盘，提供装有发电机断路器、同期装置和设备的控制屏 手动同期设备包括以下设备： 发电机电压和母线电压同期指示仪（含电位差、频率差、相位差指示）； 带锁可移动手柄的同期开关； “升高-正常-降低”速度控制开关； “升高-正常-降低”电压控制开关。 当发电机处于停机状态且运行方式选择开关处于“手动”位置时，机组可在发电机控制盘上手动启动并升速和升压。 (责任编辑：admin) |
